深入分析FFC柔性扁平線不貼復合鋁箔對高頻信號傳輸?shù)挠绊?
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2022-08-27
在日常生產中，我們會接觸很多ffc柔性扁平線有貼復合鋁箔，有些沒有貼，那么到底

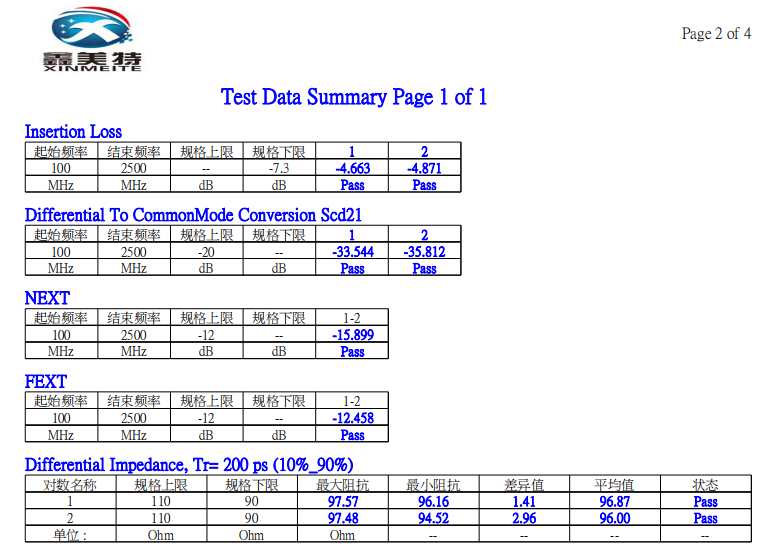

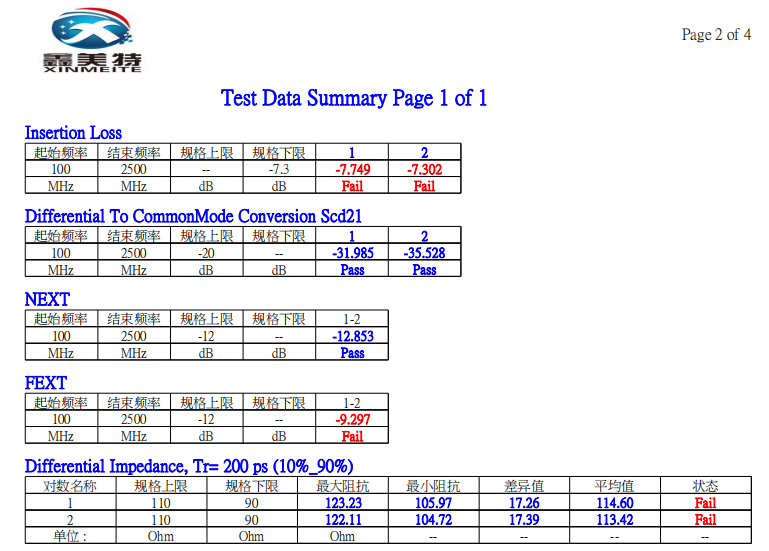

我們以ph0.5-51p-300lvds排線來說明。0.5x51x300xA兩面不貼復合鋁箔，測試結果如下圖（一），0.5x51x300xA單面貼復合鋁箔，測試結果如下圖（二）。
圖（一） 圖（二）
針對以上兩款ffc柔性扁平排線，除了貼與不貼復合鋁箔外，其他規格與材料完全一樣，那么我們來分類分析他們的差異：
（一）插入損耗：

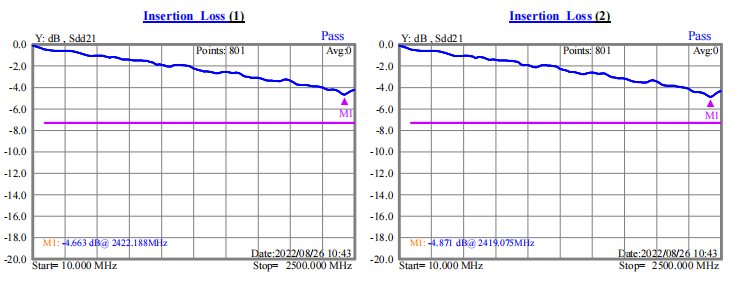

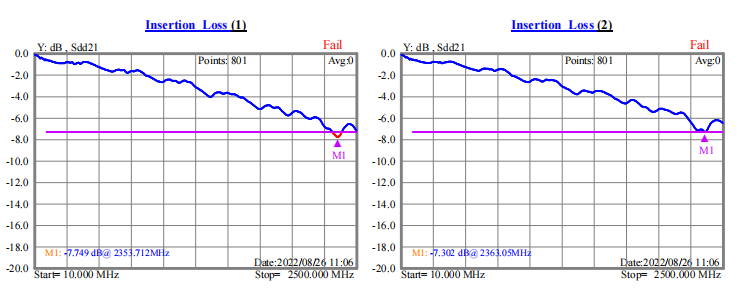

每條線測試了兩對，沒有貼復合鋁箔，插入損耗達到7.7db與7.3db，如圖三，貼上復合鋁箔的插入損耗只有4.6db與4.8db，如圖四。顯然貼上復合鋁箔后線纜的插入損耗明顯降低了，且降低幅度達到40%。
圖（三） 圖（四）
（二）串音：

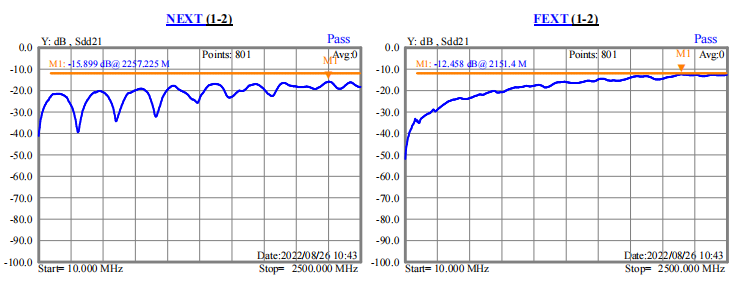

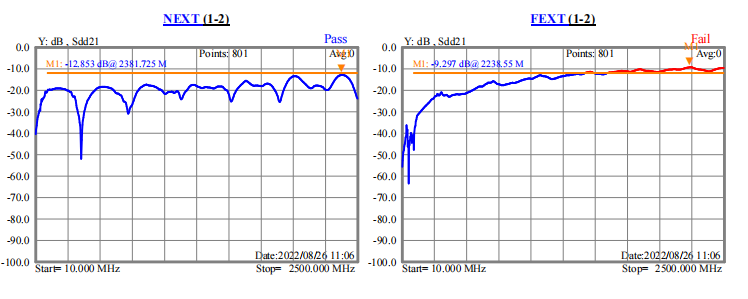

從圖一與圖二數據可以看出，不貼復合鋁箔，近串-12.8db，遠串-9.2db（如圖五）；貼上復合鋁箔后，線纜的近串-15.9db，遠串-12.4db（如圖六）。因此，單面貼復合鋁箔比不貼復合鋁箔的串音效果更好。
圖（五） 圖（六）
（三）差模轉共模：
從圖一與圖二數據可以看出，不貼復合鋁箔，差模轉共模-32db和-35.5db；貼上復合鋁箔后差模轉共模為-33.5db和-35.8db。因此，單面貼復合鋁箔與不貼復合鋁箔的差模轉共模效果差不多。
（四）特性阻抗：

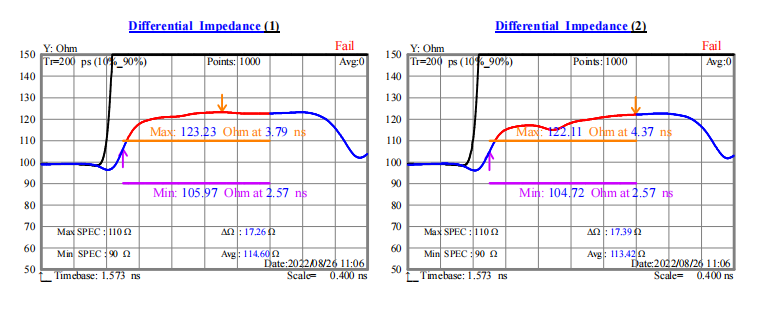

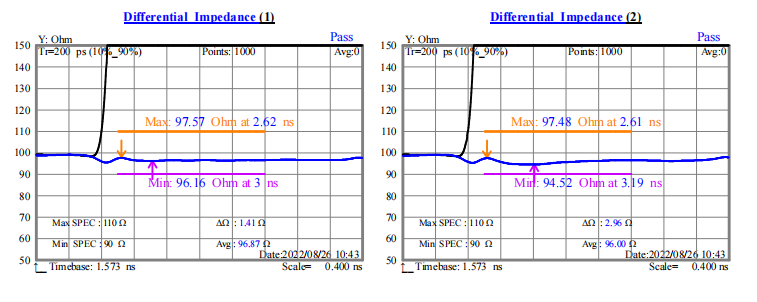

從圖一與圖二數據可以看出，不貼復合鋁箔，排線的特性阻抗平均值為114.6Ω和113.4Ω；貼上復合鋁箔后排線的特性阻抗平均值為96.8Ω和96Ω。而一般都要求線纜特性阻抗在100±10Ω。下圖七與圖八是不貼復合鋁箔與貼上復合鋁箔排線的特性阻抗圖，顯然貼上復合鋁箔后特性阻抗的波動范圍更小，且能控制在標準范圍內。
圖（七） 圖（八）
（五）傳輸數率：

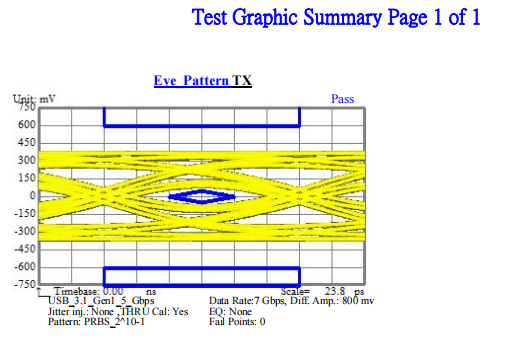

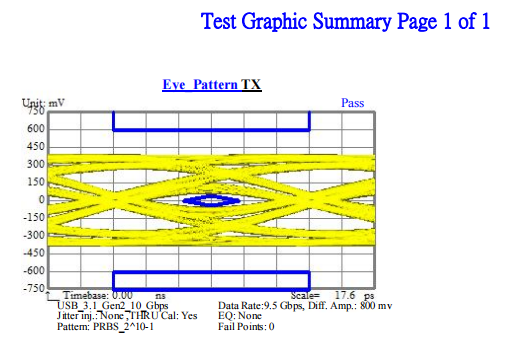

下面圖九是不貼復合鋁箔傳輸數率圖,為7.0Gbps；圖十是貼上復合鋁箔線纜的傳輸數率圖，為9.5Gbps，顯然貼上復合鋁箔后，線纜可以傳輸更高頻率信號。
圖九 圖十
綜上所述，ffc扁平排線貼上復合鋁箔與不貼復合鋁箔比較，除了在差模轉共模這一項效果差異不大外，在插入損耗、串音、特性阻抗、傳輸數率方面都大有改善。因此，如果客人需要用ffc柔性扁平線傳輸高頻信號，我們一般是建議一定要貼諸如復合鋁箔等屏蔽材料的。
