FFC排線規格書怎么做？
- 作者: 陳中強
- 來源: 康爾美ffc排線
- 日期 : 2020-07-25
客戶朋友找我們做FFC軟排線，通過我們ffc市場部人員與客戶采購員信息溝通后，或者由我們FFC排線工程部與客戶工程部直接信息交流后，然后給客戶做一個信息齊全的FFC排線規格書是進行投產前的第一步。
那么ffc排線規格書到底如何做呢？
一、將ffc排線信息轉化為CAD圖紙。
幾個重要的參數必須要包含進去，注明在圖紙上。

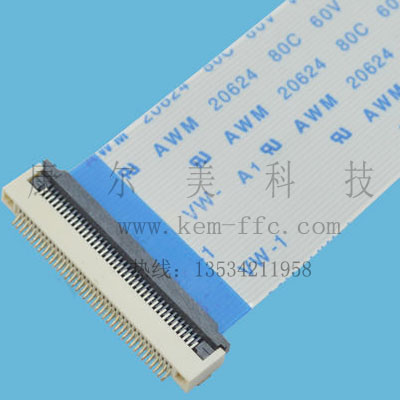

1.比如ffc排線間距。這個是最重要的，不同排線的間距需要對應同樣間距的ffc連接器，常規就是0.5mm、1.0mm、1.25mm三種間距的ffc軟排線。
2.FFC排線有多少位。通常ffc排線的銅線數必須與fpc連接器針數是相同的，按次序依依對接上，才能進行信號傳輸。
3.FFC排線的長度。必須知曉ffc柔性排線到底要做多長，將排線做短了，用不了，做長了造成材料浪費，增加信號衰減的機會，都是沒必要的。
4.FFC排線線身厚度、插接端厚度、線口長度、補強板的長度、銅線規格、膠膜的厚度等等也必須考慮進去。
二、將ffc排線的CAD圖紙轉化為PDF文檔。
為什么要將ffc排線的.dwg的CAD文檔轉化為.pdf文檔呢？pdf文檔便于查閱打開，如果不是專業FFC排線工程人員，一般很少有人會在手機里安裝一個CAD軟件。而一般的pdf文檔每部手機都能默認打開。
三、在ffc排線的pdf圖檔的后面，要附上材質的環保報告，一般都是符合歐盟ROHS2.0的環保要求，附帶上電氣性能參數報告。
四、將所有文檔打印出來，蓋上ffc排線工程專用章，直接可以寄給客戶了。如果客戶僅需要電子文檔，再將所有的已蓋好章的紙質的圖紙文件掃描成電子檔。
