工控的大腦是芯片，工控的眼睛是屏幕，確保眼睛的清晰是高清屏線，高清屏線的基礎是視頻接口，視頻接口的主流是eDP接口和LVDS接口，故當下最流行的高清屏線是2k高清EDP屏線、4k高清eDP屏線以及lvds液晶屏線。


eDP屏線和LVDS屏線的區別

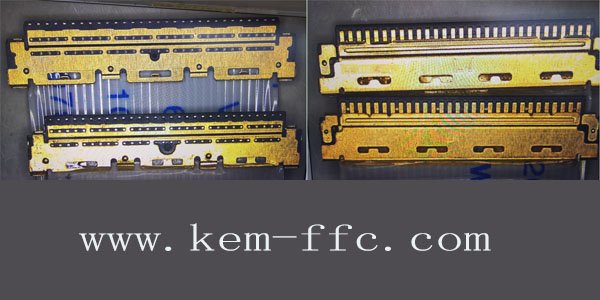

eDP屏線是指屏接口為0.3-0.5小間距焊接式扁平線，這種edp屏線一般是一頭插接型，裸露3--5mm銅線，且裸露銅線的背面有藍色補強板，補強板使排線端具有一定的厚度與硬度，方便與普通fpc連接器連接，而eDP屏線的另一端是光光的裸銅線，直接焊接上edP屏線端子。下圖為市場常用的0.5-30pin eDP屏線端子。

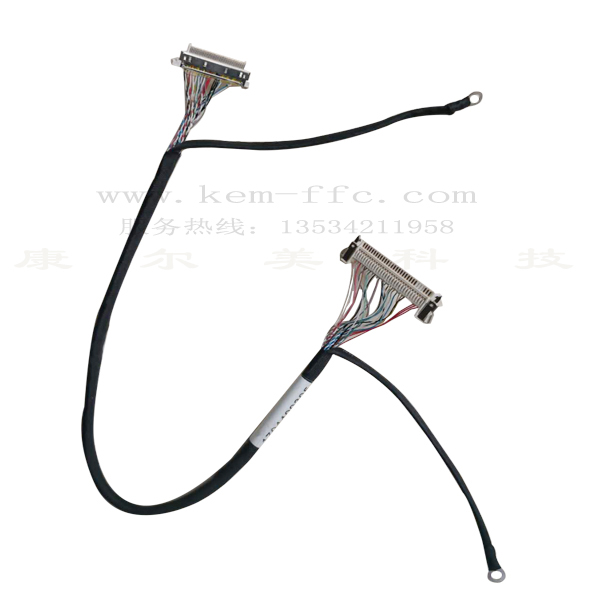

一般高清液晶屏edp屏線分為單通道與雙通道。eDP屏線一般為2組絞線、3組絞線、5組絞線、8組絞。常見的eDP屏線為2組信號線（絞線）、3組信號線。下圖為0.5間距 30pin轉40pin 鐵佛龍eDP屏線。

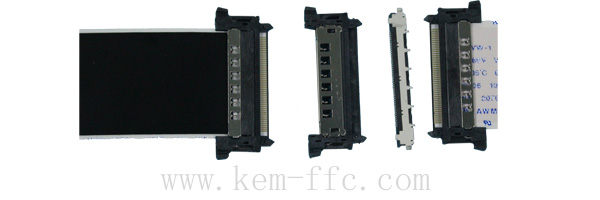

LVDS屏線分為標清線與高清線兩種。LVDS屏線（高清線）屏接口為0.5間距雙排，即JAE FIRE51P高清線。下圖為0.5-51p EDP屏線。

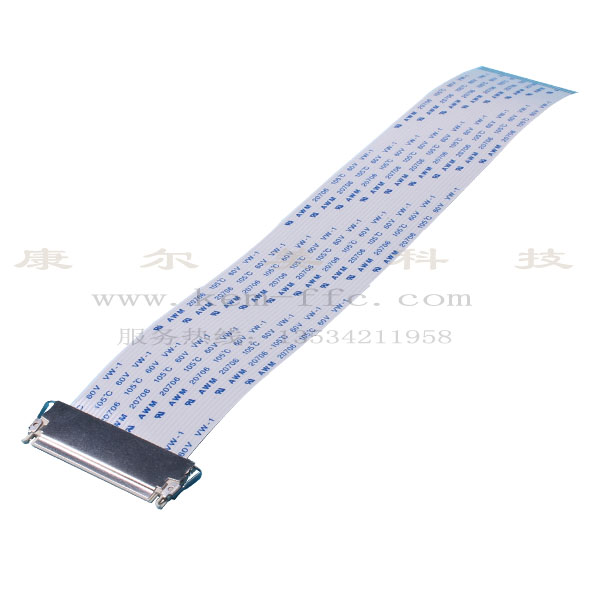

LVDS屏線(標準線）是指屏接口為1.0間距、1.25間距，端子為鉚壓式組裝而成。常見有單八線、雙八線。單八線大都為FIX-30P、DF141.25-30P,雙八線大都為FIX-30Pin。下圖為1.0間距-FIX 30pin標清屏線。

EDP和LVDS都是工控機中用來連接觸摸屏或顯示器的的視頻信號接口。

LVDS接口其特點：
1、利用非常低的電壓擺幅（約350mV）在兩條PCB走線或一對平衡線纜上通過差分進行數據的傳輸，即低壓差分信號傳輸。
2、這種數字視頻信號傳輸方式克服了以TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾大等缺點。
3、工控機采用LVDS輸出接口，可以使得信號在差分PCB線或平衡電纜上以幾百Mbit/s的速率傳輸，因采用低壓和低電流驅動方式，實現了低噪聲和低功耗。


EDP接口特點：
eDP接口是一種基于DisplayPort架構和協議的一種全數字化接口，可以用較簡單的連接器以及較少的引腳來傳遞高分辨率信號，且能夠?qū)崿F(xiàn)多數據同時傳輸，故傳輸速率遠高于LVDS。

1、微封包結構，能夠?qū)崿F(xiàn)多數據的同時傳輸。

2、無需LVDS轉換電路，電路簡潔。

3、較小的EMI(電磁干擾)，并具有強大的版權保護功能。

以分辨率為1920x1200、24bit彩色的液晶屏為例，若采用LVDS接口，則數據傳輸線需20對；若采用eDP接口，則只需要4對線。由此可見，eDP接口的優勢相當明顯，特別是在高清屏中。近年來，為了提高面板及處理器間的數據傳輸速度，在工控機及工業平板電腦中已大量采用eDP接口，eDP接口正迅速成為主流接口。
